Первый раз во второй раз осваиваю 2200 м

[Сергей UB1APE]

Алексей, хоть вы отозвались. Спасибо. А то что то на форуме совсем скучно стало.  Роман  куда то пропал, и Александра  Р6ЛДД не появляется...
 А  активного R  вроде и не было, без трансформатора было емкостное. Потом я трансформатор поставил  и  кабель через него к полотну подключил. Одна обмотка имеет 95 витков, она к полотну подключена.  Вторая 8 витков , это подключено к кабелю Рк-75. Длинна кабеля около 10 метров. Намотано кольце 2000-НМ-А.

[R3TNE Алексей]

Сергей, ты меня извини, но никак не могу понять, почему не сделать по давно отработанной схеме: последовательно после антенны поставить катушку индуктивности (на ферритовом стержне и сердечником перестраивать), можно 2 если индуктивности одной не хватит, посмотреть НаноНва, подстроить, и подать на полосовой фильтр. Если так хочется по твоей схеме, то наверно по первой обмотке нужен колебательный контур и с него снимать посредством катушки связи.

Пример на фото - это моя катушка (сейчас всё в разобранном виде) параллельно ставил конденсатор, если не хватало индуктивности внутрь ложил ферритовый сердечник, сигнал снимал с катушки связи (всего 1 виток) - его видно справа в 5см, этого хватало. Перемещая виток связи по оправке регулировал степень связи с контуром. Всё!

[Сергей UB1APE]

Алексей, извинятся не за что. На оборот хорошо хоть ты  откликнулся, а то в обще форум скучный стал, или моя писанина всем уже надоела.  Ладно, вернусь к обсуждению. То о чем ты пишешь было проделано,  не понравилось. Не понравилось, по моему мнению на катушку собираются все помехи  какие есть в помещение, а вынести и подвесить такой большой предмет в городе за окном сильно привлекает внимание и долго такая штука не провисит.   Где то я об этом уже писал... или выдумываю. Я уже запутался в своей писанине , хи-хихи...  Погляжу форум найду.  Наплодил тем и сам в них запутался

[Сергей UB1APE]

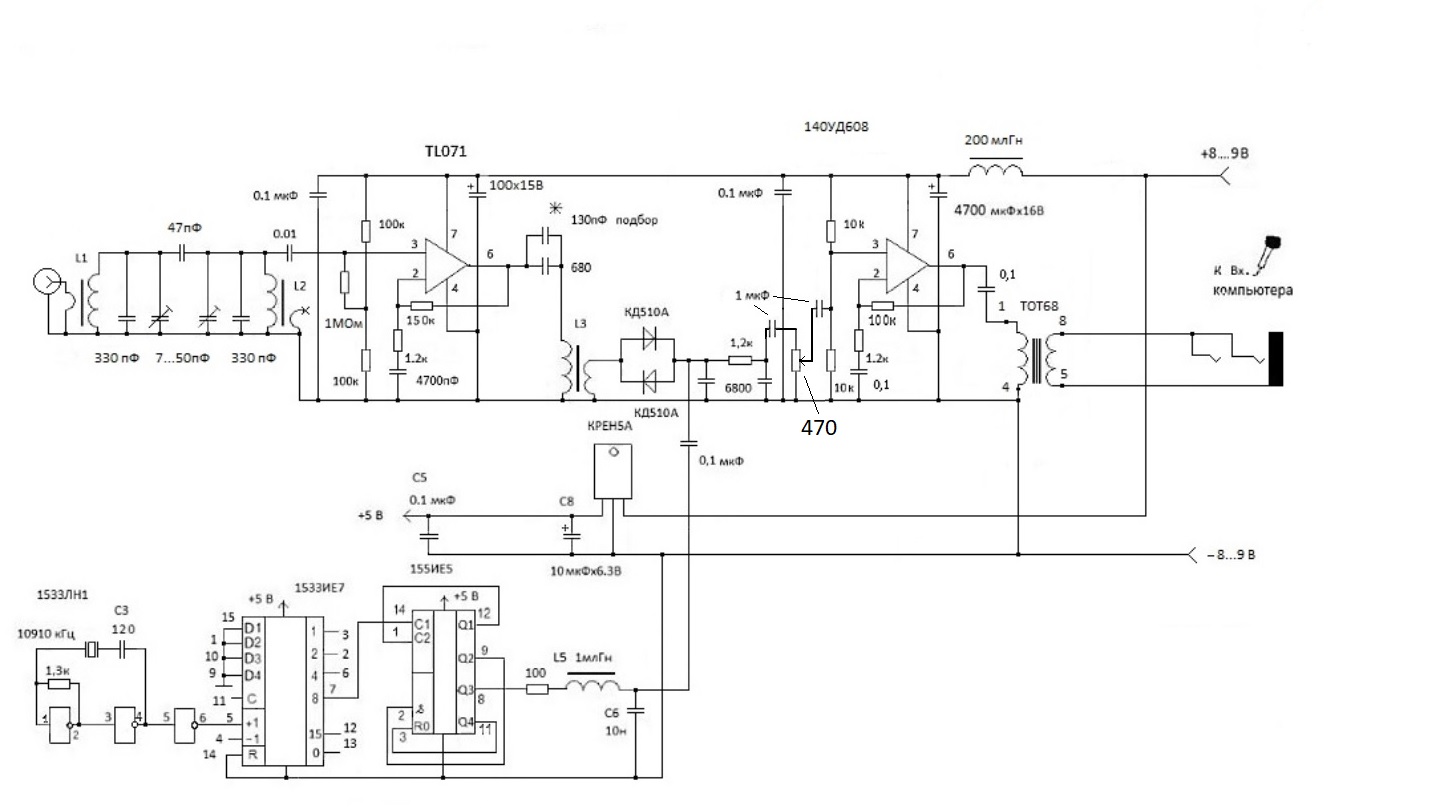

Последняя версия своего приёмника с возращённым УНЧ. Усиление всего приёмника стало на столько  огромным что он антенну чует если просто кабель положить около входного фильтра, но вместе с этим и шумы выросли. Как стал работать приемник после возращения УНЧ видно по грабберу.  Схему  что работает в данный момент привожу на картинке.

[Сергей UB1APE]

Верхний скрин - Шумы приемника с отключенной антенной
Нижний скрин - шумы приёмника с подключённой антенной

[Сергей UB1APE]

Уж и не знаю... , толи добавление УНЧ, толи прохождение было лучше, толи помех было в Грузино меньше( а их действительно меньше было), но удалось увидеть сигнал G4SDG. Кому как, а мне и это в радость. Спасибо Маркусу подсказал.
    Всё остальное в том числе и антенна  не изменилось. Антенна всё тот же диполь два "плеча" по 11 метров . Под небольшим наклоном на север. Самая верхняя точка подвеса, за макушку ёлки, примерно метров десять, нижний метров шесть-семь над  землёй. Соединяется   с приёмником кабелем РК-75 длиной метров 10-12. Вечером выложу схему .

[Сергей UB1APE]

Это обещанная схема антенны в Питере  с наружи  дома. Максимальная высота  провода над землёй 7-8метров. Минимальная 3-4 метра.

[Сергей UB1APE]

это сам трансформатор. Большая обмотка 94 витка, маленькая 8 витков. Обе обмотки намотаны проводом в эмалевой изоляции диаметром 0,6 мм.  Намотан на ферритовом кольце 2000НМ внешний диаметр 40мм, внутренний диаметр 24мм , толщина 11мм.

[Сергей UB1APE]

Воткнул стальной штырь длинной 50 см в землю и подсоединил его как на картинке шумов стало на 10 дБ больше. Погляжу что ночью будет

[Сергей UB1APE]

Чуда не случилось. Сигнал DL7NN стал больше на 5дБ, но и шума с эфира прибавилось. Кроме  DL7NN ещё работал передатчик DC0DX, но его сигнал моя аппаратура не приняла.

[Сергей UB1APE]

Не мудрил лукаво, да и по месту на макетной плате  это самое простое решение припая вот такой регулятор громкости. С инженерной точки зрения это наверное не лучшее решение, но повторюсь  по месту на плате проще всего было сделать  так. Чуть подкрутил и всякая грязь  с изображения пропала.

[Р1ЩБИ]

У меня на звуковой уровень был задрат, прошляпил я тогда, так тоже чудеса творились. И сигналы зеркалились,  и шумов тьма. Где-то в СИД было, в теме. Аолучаетс АЦП перегружался, и шот там с математиками не то творилось.

[Сергей UB1APE]

Во-во. А тут ведать УНЧ перегрузилось после того как я штырь пол метра в землю воткнул.

[Сергей UB1APE]

Заменил диоды в смесителе. Были КД510А , в своём хозяйстве нашёл КДС523, их когда то мне подарил UB1ACI Михаил. До сегодняшнего вечера я считал что  они сгорели вместе с дачей, а сегодня вот нашёл в коробочке. Видимо я их привёз в Питер с Мяглово зачем не знаю , но это их спасло от пожара. Посмотрю что изменится. А в обще надо заняться смесителем и сделать всё как положено по книгам  В.Т. Полякова.

[Сергей UB1APE]

 Что КД510А что КДС523А  ни какой разницы. Теперь гложут меня сомнения  - а в обще смеситель у меня правильно работает?  Если честно то эти сомнения у меня в голове о-очень давно.
   На скрине сигнал DL7NN прошедшей ночью.
