Навигационные станции 10 - 25 кГц
« : 17 Сентябрь 2019, 17:53:39 »
Осень, свободного времени больше, достал свой старый ноутбук и пару-тройку дней по мониторил навигационные станции 10 - 24кГц. Звуковая карта до 24кГц, после 22кГц идёт срез частоты, поэтому несколько ограничен в наблюдении, частота дискретизации 48кГц.

Если брать, в общем, то практически ничего не изменилось: есть несколько постоянно работающий станций, которые в зависимости от времени суток проходят сильнее или слабее, но при этом видны. Есть и другие станции, которые появляются на короткое время и не всегда их удаётся идентифицировать.

В интернете, по навигационным станциям информация есть, но она разнится - в разных источниках по-разному. Нашёл «свежий» частотный план, ориентируюсь по нему, однако и этот список не весь.

http://www.eibispace.de/dx/eibi.txt
https://en.wikipedia.org/wiki/List_of_VLF-transmitters#mw-head
http://www.w1vd.com/vlf.html

16.4кГц NOR Норвегия.
18.3кГц HWU Франция 400кВт.
19.6кГц GQD Англия 550кВт.
20.3кГц ICV Италия 100кВт.
21.4кГц NPM US Гавайи.
22.2кГц JJI Япония.
23.4кГц DHO38 Германия.


ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #1 : 17 Сентябрь 2019, 17:56:20 »
Круглосуточно, в основном, работают эти семь станций, за небольшим исключением. Норвежская - 16.4кГц станция
работает не круглосуточно. Японская - 22.2кГц , Американская HWA NPM US Navy – 21.4кГц и другая американская  US NAA Navy Cutler – 24.0кГц  , иногда пропадают, их сигнал не видно – скорее всего, из-за прохождения.

Периодически включаются Российские станции: 18.1кГц RDL - Россия, 21.1кГц RDL - Россия, 23.0 кГц RJH - Россия. И станции СНГ: 20.5кГц Казахстан KGZ RJH66 Bishkek, Беларусь BLR RJH69 Molodechno, так же на этой частоте работают Архангельск и Нижний Новгород.

В дополнении к списку из семи постоянно работающих станций, можно добавить ещё две: 18.2кГц Индийская IND VTX Indian Navy и 24.0кГц Американская USA NAA US Navy Cutler. Индийскую станцию плохо видно, так как её прикрывает 18.3кГц HWU Франция, однако если присмотреться, то, всё же можно увидеть часть спектра. Поток от Американской станции вижу частично - это из-за ограничения моей звуковой карты, однако присутствие станции всё же есть.

Часто, на мониторе, появляется «пучок» из вертикальных линий, очень мешает, не пойму откуда они - то они есть, то их нет. Подозреваю, что это проделки ноутбука, хотя, может и через контур что-то лезет.

Для приёма использую внешнюю антенну, и колебательный контур.
ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #2 : 17 Сентябрь 2019, 17:57:31 »

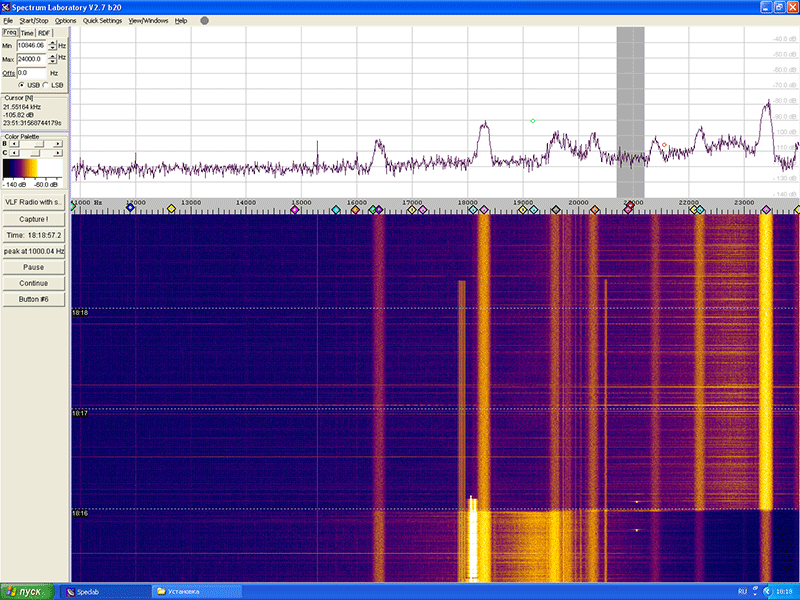

На этом скриншоте частично видно работу Индийской станции 18.2кГц IND VTX. Её прикрывает Французская 18.3кГц HWU, мощность передатчика 400кВт. Если присмотреться к потоку, с левой стороны он выглядит плотнее – без разрыва, чем справа. Так же видно часть потока Американской станции – 24.0кГц.

ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #3 : 17 Сентябрь 2019, 17:58:25 »
На этом скриншоте видно начало работы Норвежской станции - 16.4кГц NOR, а так же работу Российских - 18.1кГц RDL, 21.1кГц RDL. Станция из СНГ - 20.5кГц и окончание работы неизвестной навигационной станции частоте 22.9кГц.

ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #4 : 17 Сентябрь 2019, 17:59:09 »
Пожалуй, один из редких скриншотов, на частоте 19.8кГц видно поток Австралийской навигационной станции – AUS NWS US/Australian Navy.

ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #5 : 17 Сентябрь 2019, 18:31:36 »
19.8кГц опять Австралия появилась
ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #6 : 17 Сентябрь 2019, 18:50:23 »
Только что принял неизвестный сигнал на 17.9кГц, не американец - 17.8кГц. Сигнал мощный. Наверно наши )
ex.RA3TTS

Оффлайн Р6ЛДД

  • Ветеран
  • *****
  • Сообщений: 2916
    • Просмотр профиля
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #7 : 17 Сентябрь 2019, 19:08:23 »
Хороший прием.
Можно активировать чек-бокс, см. скрин.
Будут названия станций.
Per aspera ad astra.

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #8 : 17 Сентябрь 2019, 19:30:07 »
Ок, попробую. У меня сейчас небольшие маркеры, на скриншотах Спектрум их невидно.
ex.RA3TTS

Оффлайн Р6ЛДД

  • Ветеран
  • *****
  • Сообщений: 2916
    • Просмотр профиля
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #9 : 17 Сентябрь 2019, 19:43:40 »
на скриншотах Спектрум их невидно.
Видно, но те с названиями. Плюс свои создавать возможность.Образец и место где найти на скрине.
Судя по водопаду - резонанс в районе 24 кГц?
« Последнее редактирование: 17 Сентябрь 2019, 19:45:38 от R6LDD »
Per aspera ad astra.

Оффлайн Р6ЛДД

  • Ветеран
  • *****
  • Сообщений: 2916
    • Просмотр профиля
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #10 : 17 Сентябрь 2019, 19:48:29 »
16.4кГц NOR Норвегия.
корректировочка:
16.4 кГц - JXN, NOR :)
Per aspera ad astra.

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #11 : 17 Сентябрь 2019, 19:52:14 »
Последний скриншот специально сделал с экрана монитора что бы показать как на самом деле. Если делать скрины с программы, то их невидно.
ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #12 : 17 Сентябрь 2019, 19:57:08 »
16.4кГц NOR Норвегия.
корректировочка:
16.4 кГц - JXN, NOR :)


Информацию брал тут:
http://www.eibispace.de/dx/eibi.txt

FREQUENCY VERSION
                http://www.eibi.de.vu/

         Valid March 31, 2019 - October 27, 2019


Free to copy + distribute.
Days, if in numbers: 1-Monday etc.
For country, language and target-area codes refer to readme.txt on my website.

Last update: Aug 25, 2019

Там указано как: 16.4          0000-2400       NOR JXN Marine Norway            NEu         no

Так что останусь при своём.
ex.RA3TTS

Оффлайн R3TNE Алексей

  • Ветеран
  • *****
  • Сообщений: 1218
    • Просмотр профиля
    • Home page VLF/LF
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #13 : 17 Сентябрь 2019, 20:02:58 »
JXN - это позывной станции.  NOR - Норвегия. Тут, видимо, кто как пишет.
ex.RA3TTS

Оффлайн Р6ЛДД

  • Ветеран
  • *****
  • Сообщений: 2916
    • Просмотр профиля
    • E-mail
Re: Навигационные станции 10 - 25 кГц
« Ответ #14 : 17 Сентябрь 2019, 20:03:28 »
Без претензий.:)
Позывной в 1 посте упущен.:) Если следовать логике списка.
Per aspera ad astra.
